反吹风袋式除尘器的滤袋室布置

(1)袋室的分室反吹风袋式除尘器为了在清灰时仍然工作,采用将除尘器分为若干小室,实行逐室停风反吹。分室时4~8室为单排布置,6~20室采用双排布置。

(2)袋室的布置滤袋室的布置首先必须满足过滤面积的要求。在过滤面积满足要求的前提下,主要考虑在维修方便的条件下尽量使滤袋布置紧凑,以减少占地面积。滤袋的中心距如下:①b200mm滤袋,中心距取250~280mm;②φ250mm滤袋,中心距取300~350mm;③p300mm滤袋,中心距取350~400mm。

滤袋的排数按滤袋的直径大小确定,当袋室中间有检修通道时,对于b200mm直径滤袋,一般不超过三排;对于b300mm直径滤袋,则不超过两排;当滤袋室两侧设有检修通道时,滤袋排数可采用四排或六排。每排滤袋横向根数,可根据实际需要确定。检修通道通常取300~600mm(滤袋间净距离或滤袋到壁板净距离)。

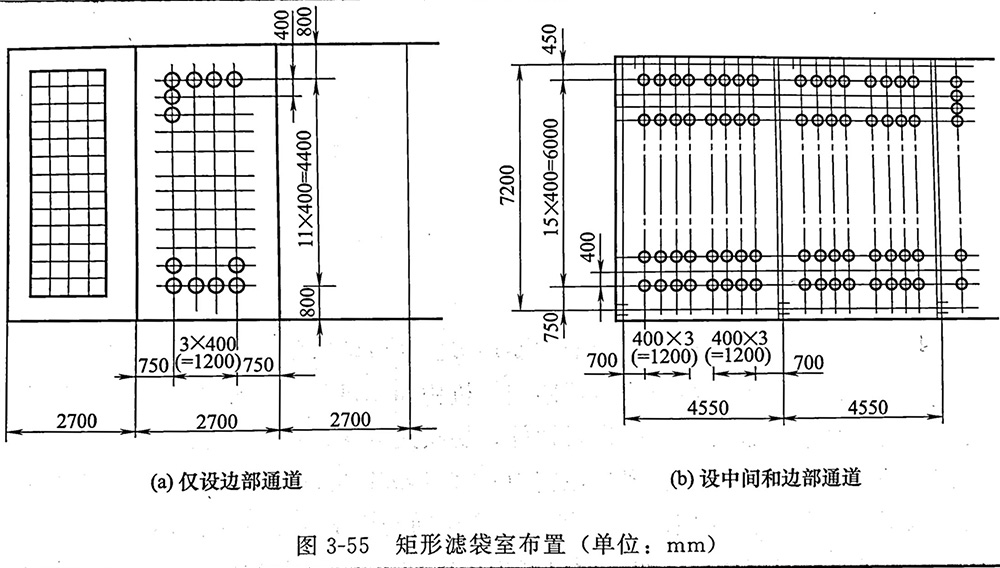

矩形滤袋室布置如图3-55所示。图3-55(a)仅设边部通道,图3-55(b)在中间和边部均有通道。

反吹风袋式除尘器的滤袋室布置插图
