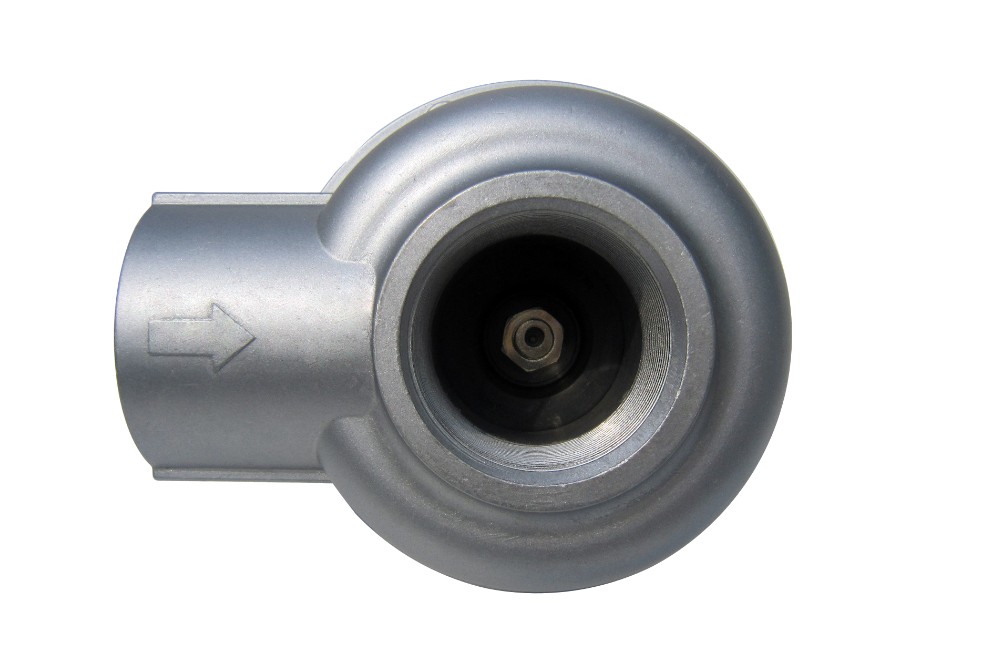

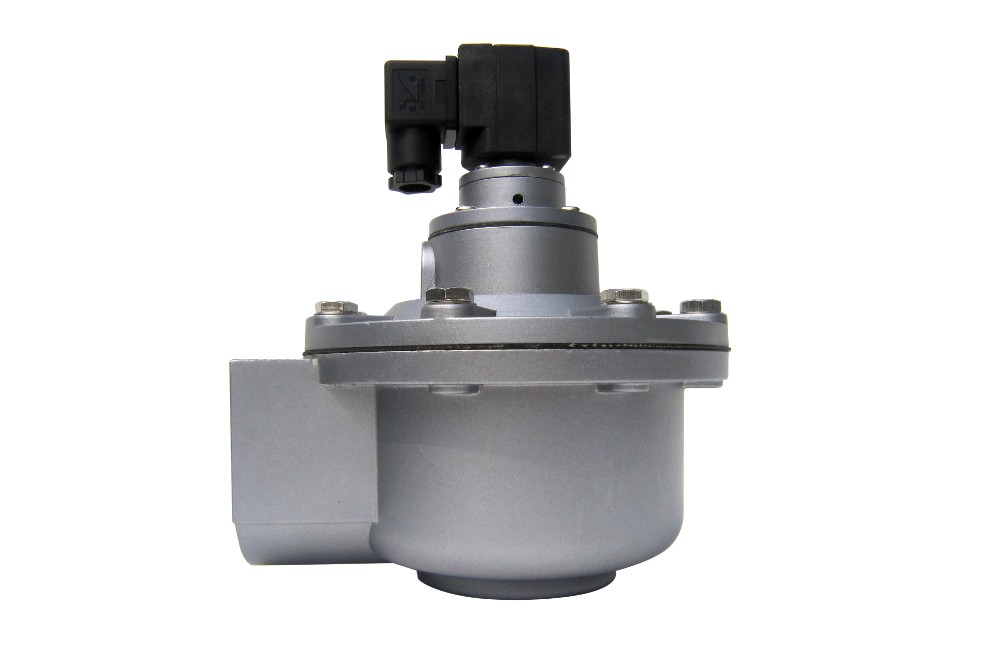

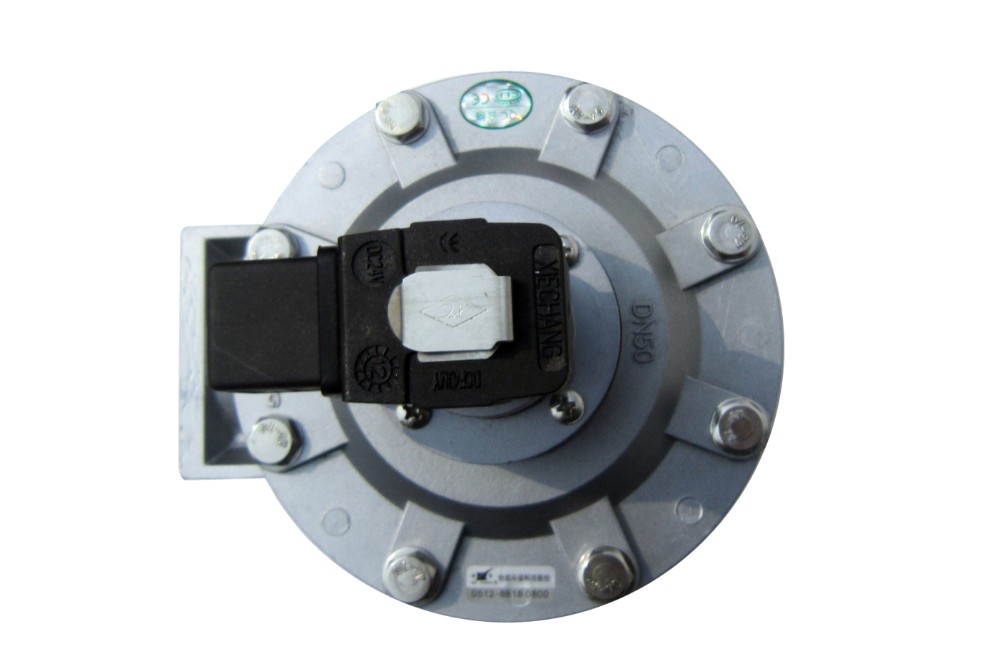

直角式电磁脉冲阀

产品介绍

一、产品简介:

Z型电磁脉冲阀进、排气口夹角为90°,可与除尘器箱壁连接器,分气箱、专用活接头配套使用,只要配套选用合理,安装、使用、维修极其方便。

二、结构特点:

DCF—Z型直角式电磁脉冲阀(又称直角式电磁阀,直角式脉冲阀,直角式阀),进出气口连接孔为寸制管螺纹结构。

改进后的DCF—Z型直角式电磁脉冲阀,增加了脉冲阀排气室容积;改进了直角式电磁脉冲阀的导磁材料;改进了膜片和压力弹簧的结构及材质,使直角式电磁脉冲阀的排气量增加,提高了电磁阀的磁感应强度和灵敏度,提高了电磁脉冲阀工作的可靠性和工作的稳定性,延长了电磁脉冲阀的使用寿命。

直角式电磁脉冲阀插图

三、工作原理:

直角式电磁脉冲阀由电磁先导头、膜片和阀体组成,膜片后腔的面积大于前腔的面积,气压作用力大,使膜片处在关闭位置。

电控仪输入电信号,使电磁先导头吸合动柱,打开卸荷孔,膜片后腔的压力气体迅速排出,膜片前腔的压力气体将膜片抬起,打开通道,脉冲阀进行喷吹。

直角式电磁脉冲阀电脉冲信号消失,电磁先导头的弹簧使动柱立即复位封闭卸荷孔,膜片后腔气体压力和弹簧作用力使膜片关闭通道,电磁脉冲阀停止喷吹。

膜片上的阻尼孔,当先导头动柱抬起气体压力卸荷时,起到阻尼气流的作用,当卸荷孔封闭时,使压力气体迅速充满到后腔,使膜片关闭通道,停止喷吹。

直角式电磁脉冲阀插图1

四、技术标准:

技术类别相关参数
工作压力0.4~0.6MPa
工作介质清洁空气
电压DC24V(AC220V/50Hz)
电流1.25A(0.5A)
防护等级IP65
使用环境1、常温膜片 -10℃~55℃

2、空气相对湿度不超过85%

膜片寿命100万次左右

产品参数

Z型阀型号Z型阀规格阀体进、排气口标准尺寸膜片
公称通径(mm)连接螺纹(寸制)
DCF-Z-203/4″20G3/4″单膜片
DCF-Z-251″25G1″单膜片
DCF-Z-40S1½″40G1½″双膜片
DCF-Z-50S2″50G2″双膜片
DCF-Z-62S2½″62G2½″双膜片
DCF-Z-76S3″76G2½″双膜片
