防爆电磁脉冲阀

产品介绍

一、产品简介:

DCF-F-00防爆型电磁脉冲阀(以下简称防爆阀)是根据GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.9-2006《爆炸性气体环境用电气设备 第9部分:浇封型“m”》、GB12476.1-2013《可燃性粉尘环境用电气设备 第1部分:通用要求》、GB12476.6-2010《可燃性粉尘环境用电气设备 第6部分:浇封保护型“mD”》的规定,制成浇封结构或防粉尘点燃型,其防爆标志为Ex mb II C T4 Gb/Ex mD 21 T130℃,适用于工厂存在或可能存在II类,T1~T4组可燃性气体、蒸汽与空气混合形成的爆炸危险1区或2区场所或者可燃性粉尘A型20区环境中。

该产品经国家防爆电气产品质量监督检验中心检验合格并取得了防爆合格证。

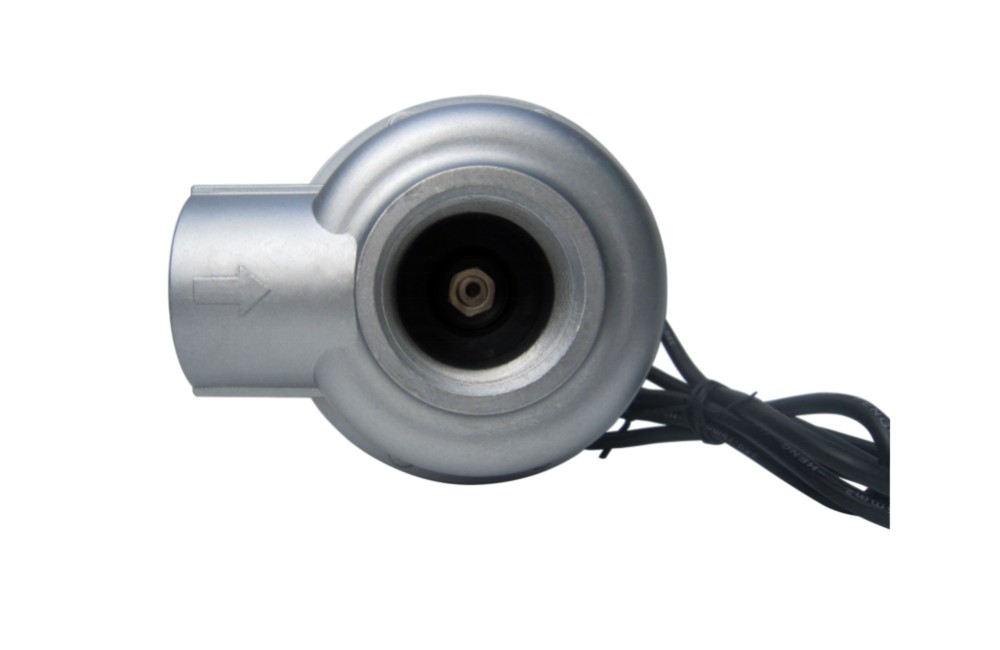

防爆电磁脉冲阀插图

二、工作原理:

防爆电磁脉冲阀由防爆电磁先导控制装置、膜片和防爆阀体组成,阀的膜片后腔的面积大于前腔的面积,在压差的作用力下,使膜片处在关闭位置。

电控仪输入电信号,防爆电磁先导控制装置接到信号后吸合动柱,打开卸荷孔,膜片后腔的压力气体迅速排出,膜片前腔的压力气体将膜片抬起,打开通道,脉冲阀进行喷吹。

电脉冲信号消失,防爆电磁先导控制装置立即复位,动柱封闭卸荷孔,膜片后腔气体压力和弹簧作用力使膜片关闭通道,阀停止喷吹。

膜片上的阻尼孔,当先导头动柱抬起,气体压力卸荷时,起到阻尼气流的作用,当卸荷孔封闭时,使压力气体迅速充满到后腔,使膜片关闭通道,停止喷吹。

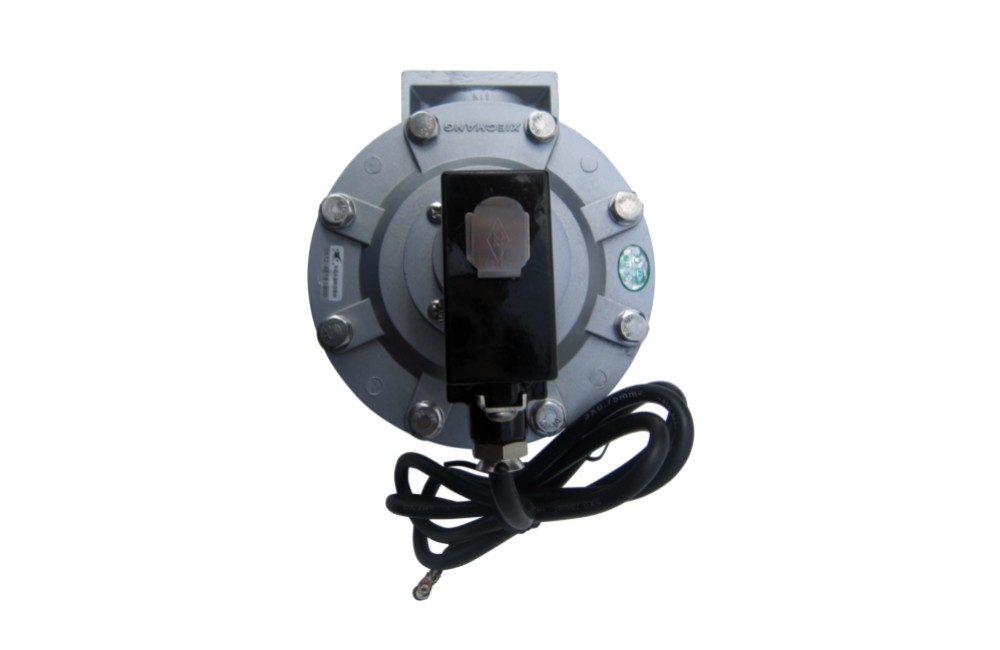

防爆电磁脉冲阀插图1

三、型号规格:

型式防爆阀型号规格公称通径(mm)

直角式防爆电磁脉冲阀

DCF-F-Z型

DCF-F-2L-B型

DCF-F-2L-B3/4″20
DCF-F-Z-203/4″20
DCF-F-Z-251″25
DCF-F-Z-40S1½″40
DCF-F-Z-50S2″50
DCF-F-Z-62S2½″62
DCF-F-Z-76S3″76

外螺纹式防爆电磁脉冲阀

DCF-F-ZM型

DCF-F-ZM-203/4″20
DCF-F-ZM-251″25
DCF-F-ZM-40S1½″40

淹没式防爆电磁脉冲阀

DCF-F-Y型

DCF-F-Y-251″25
DCF-F-Y-40S1½″40
DCF-F-Y-50S2″50
DCF-F-Y-62S2½″62
DCF-F-Y-76S3″76
DCF-F-Y-102S4″102

四、工作条件:

1、海拔不超过1000m;

2、环境温度-20℃~+40℃;

3、周围环境相对湿度不大于95%(+25℃)

4、存在II类·t1~t4组可燃性气体、蒸汽与空气混合形成的爆炸性混合物的1区或2区场所或者可燃性粉尘a型20区环境中;

5、在无破坏绝缘的气体或蒸汽环境中;

6、在无显著摇动和冲击振动的地方;

7、能防止滴水的地方。
