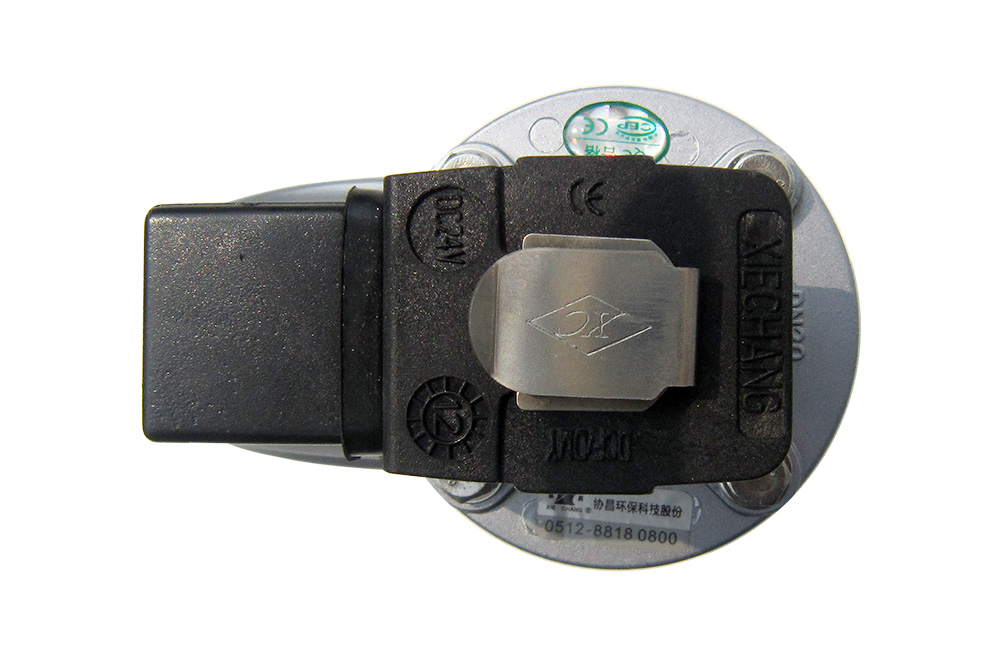

外螺纹式电磁脉冲阀

产品介绍

一、产品简介:

“协昌”研制的三种常用的ZM型电磁脉冲阀是一种外螺纹连接结构,是在Z型直角电磁脉冲阀基础上改进的品种。

外螺纹式电磁脉冲阀具有Z型电磁脉冲阀的灵敏度高、排气量大、工作稳定等,同等的性能,同时它与XC-XBD型、XC-XBS型箱壁连接器和XC-HJD(ZM)型专用活接头配套使用,具有安装方便、维修方便,使用可靠的特点。外螺纹式电磁脉冲阀DCF-ZM-20

二、结构特点:

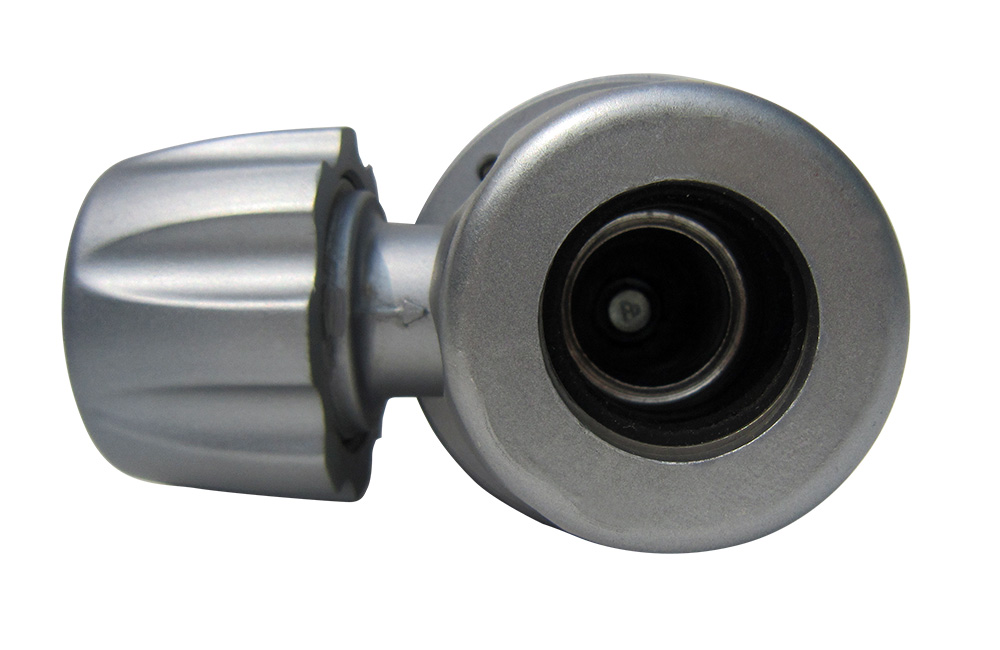

外螺纹式电磁脉冲阀的进、排气口,均采用专用螺母(采用铝合金或不锈钢材质)和专用密封圈,在光滑的进、排气管外壁与阀体口端密封,结构简单操作方便、密封可靠。外螺纹式电磁脉冲阀进气口内结构与定位钢圈安装使用,可防止因惯性冲击而松动,同时可保证准确的安装位置。不锈钢螺母在长期使用后,仍能保证拆装方便。

三、工作原理:

外螺纹式电磁脉冲阀由电磁先导头、膜片和阀体组成,膜片后腔的面积大于前腔的面积,气压作用力大,使膜片处在关闭位置。

电控仪输入电信号,使电磁先导头吸合动柱,打开卸荷孔,膜片后腔的压力气体迅速排出,膜片前腔的压力气体将膜片抬起,打开通道,脉冲阀进行喷吹。

电脉冲信号消失,电磁先导头的弹簧使动柱立即复位封闭卸荷孔,膜片后腔气体压力和弹簧作用力使膜片关闭通道,阀停止喷吹。

膜片上的阻尼孔,当先导头动柱抬起气体压力卸荷时,起到阻尼气流的作用,当卸荷孔封闭时,使压力气体迅速充满到后腔,使膜片关闭通道,停止喷吹。

外螺纹式电磁脉冲阀插图1

四、技术标准:

技术类别相关参数
工作压力0.4~0.6MPa
工作介质清洁空气
电压DC24V(AC220V/50Hz)
电流1.25A(0.5A)
防护等级IP65
使用环境1、常温膜片 -10℃~55℃

2、空气相对湿度不超过85%

膜片寿命100万次左右

产品参数

ZM型阀型号ZM型阀规格阀体进、排气口标准尺寸膜片
公称通径(mm)连接螺纹(寸制)
DCF-ZM-203/4”20G3/4”单膜片
DCF-ZM-251”25G1”单膜片
DCF-ZM-40S1½″40G1½″双膜片
